1 概述：

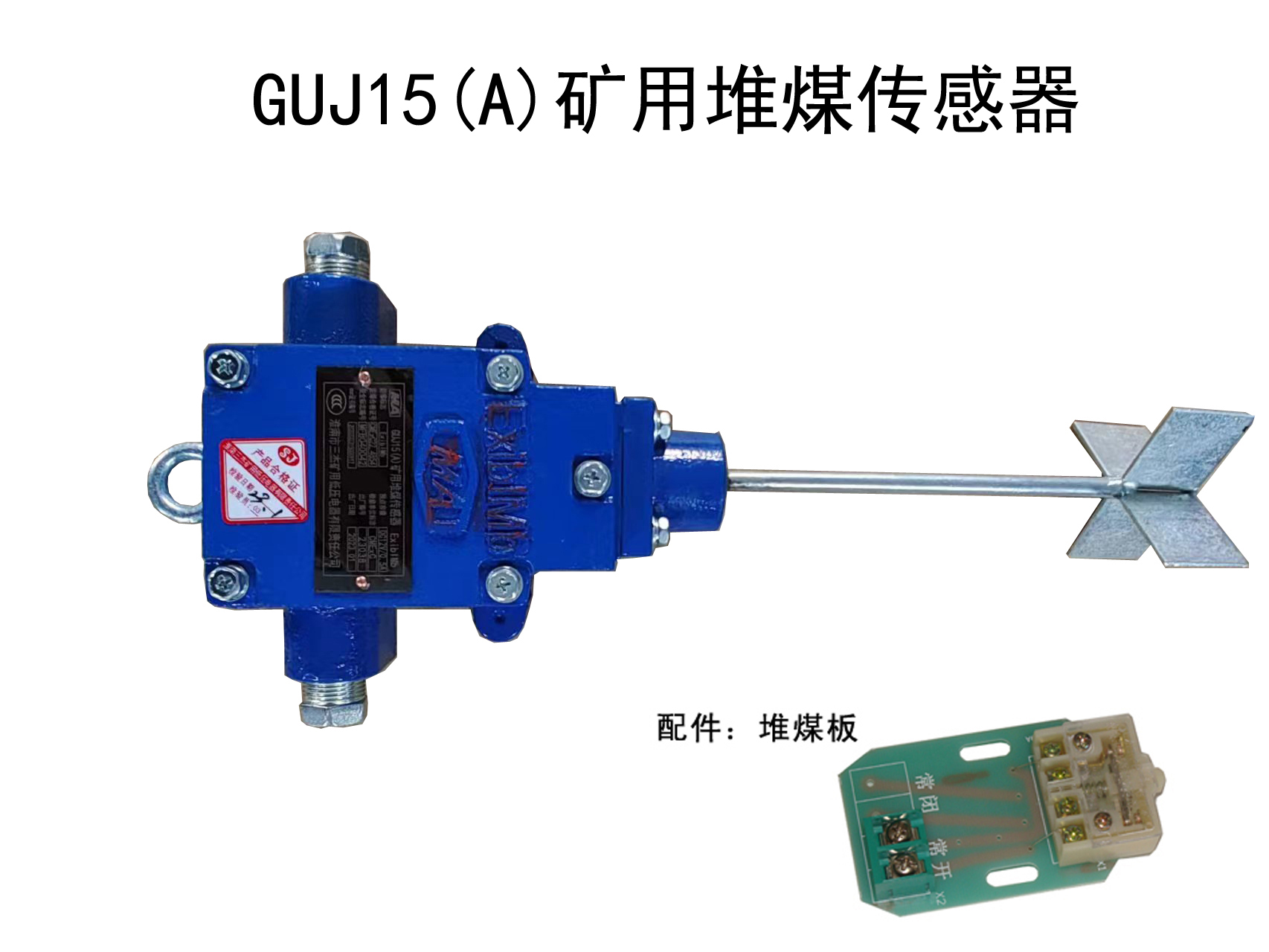

1.1 GUJ15(A)礦用堆煤傳感器（以下簡稱傳感器）適用于具有爆炸性混合氣體

甲烷的危險場所以及露天煤礦、選煤廠等工作場所，作為礦用帶式輸送機綜合

保護控制裝置的煤位保護信號檢測之用。

2 結構特征與工作原理

2.1 結構

傳感器由外殼、煤位觸桿、開關接點、接線端子等部分組成。

2.2 工作原理

傳感器工作原理為機械開關式。當出現運輸機埋機頭、滿倉、滿煤漏斗時，

煤觸及煤位傳感器的觸頭并推動觸桿偏離中心線之間的動作擺角大于 15±3°

時，傳感器動作，本傳感器能自動切斷運輸機的電源實現煤位保護。

3 主要電氣性能

3.1 動作角度：15°±3°；復位角度：8°±3°。

3.2 探桿動作力：≤9.8 N。

3.3 輸出信號：無源常開接點信號，1 路。

3.4 接觸電阻：閉合接點的接觸電阻不大于 0.1Ω，振動、沖擊、跌落、運輸

后不大于 0.2Ω。

3.5 動作性能：傳感器受動作力作用，探桿轉動至動作角度時應立即動作，常

開接點閉合，動作力撤除探桿自動返回原位經過復位角度時立即恢復，常開接點

斷開。

3.6 外殼防護等級：IP54。

3.7 外形尺寸：369mm×157mm×71mm。

3.8 重量： 1.0kg 。

3.9 傳感器外殼材料為 HT250 灰鑄鐵鑄造。
